Lens Tipi Metal Kompansatör Nedir?

Lens Tipi Metal Kompansatörler, çok sağlam yapıya sahip tek veya çok boğumlu varyasyonlarda bulunabilen, tek duvarlı metal kompansatörlerdir.

Metal ondülasyonlar, kompansatörün ölçülerine göre tek veya birkaç parçanın birbirine kaynatılmasıyla elde edilir.

Çokgen ve dikdörtgen karkaslar U-profil, V-profil ve Dikdörtgen profillerde imal edilebilirken, Dairesel karkaslar yalnızca U-profilden imal edilmektedir.

Dairesel ondülasyonlar, hatve yüksekliğine bağlı olarak, iki yarım parçanın tepe noktasından kaynatılmasıyla veya tek parçadan bükülerek imal edilebilir.

Yüksek eksenel hareketleri emebilir ve geniş ondülasyonları sayesinde, partiküllü akışkanlarda tıkanma riski diğer metal kompansatörlere göre daha azdır.

Yüksek sıcaklığa sahip hatlarda çalışan kompansatörlerin ondülasyon boşluklarına izolasyon malzemesi dolgusu yapılması, çeliğin yorulmasını geciktirerek kompansatörün uzun ömürlü performans sağlamasına yardımcı olur.

Tek Katmanlı Kompansatörlerin Avantajları

  • İç izolasyonu mümkündür
  • Düşük uygulama alanı gereksinimi
  • Korozyon ve aşınma dayanımı yüksektir
  • Aşınan bölgelere, kaynak ile yama imkanı
  • Katı partiküllü akışkanlarda yüksek performans
  • Geniş ölçülerde imalat kolaylığı ve düşük maliyet
  • Asidik yoğuşma riskine karşı drenaj borusu uygulaması

Dikdörtgen Kompansatör Köşe Tipleri

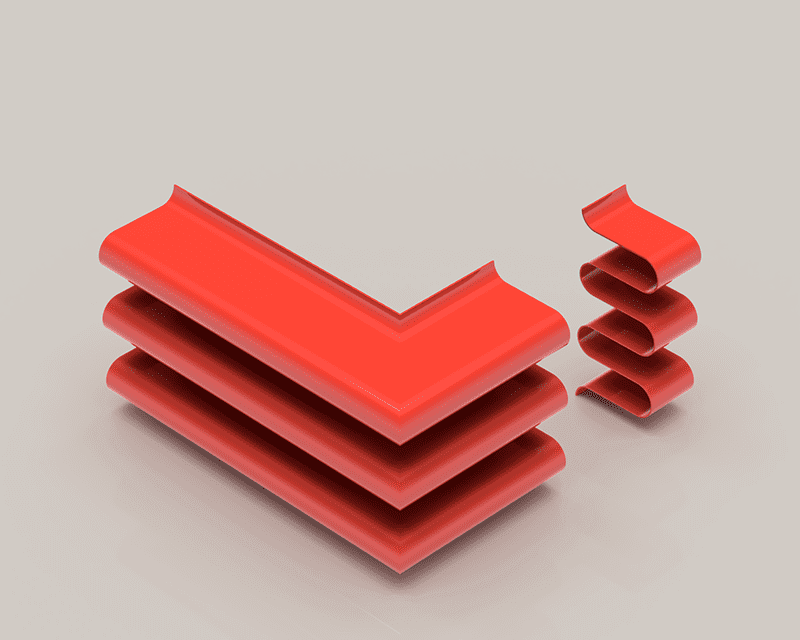

Tek Açılı

Bu, termal genleşmeyi telafi etmek için kullanılan en yaygın ve ekonomik tiptir. Düşük devirli ve titreşimsiz uygulamalarda tercih edilir.

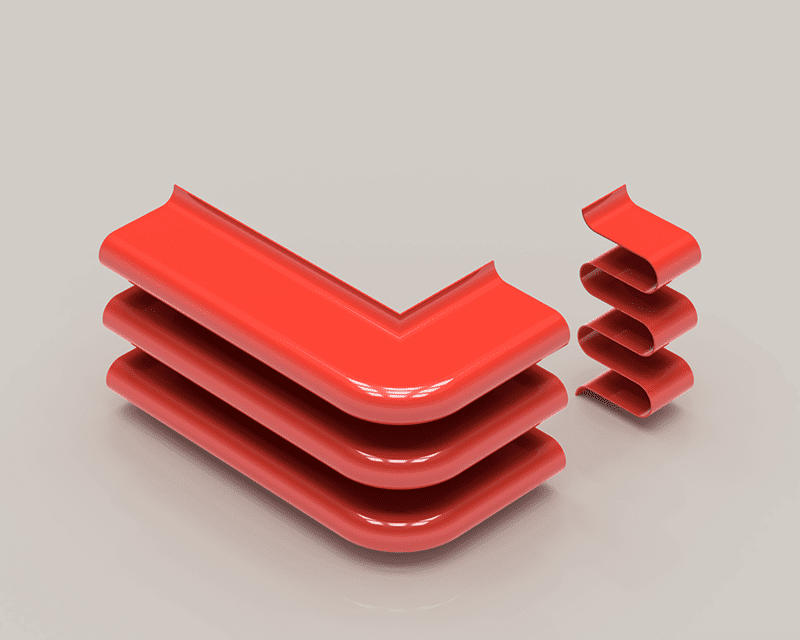

Yuvarlak

Bu tip, titreşim ve çevrim ömrünün önemli faktörler olduğu uygulamalarda kullanılır. Yuvarlak köşelerin imalatı en pahalı olanıdır, ancak köşe stresini düşürme avantajına sahiptir.

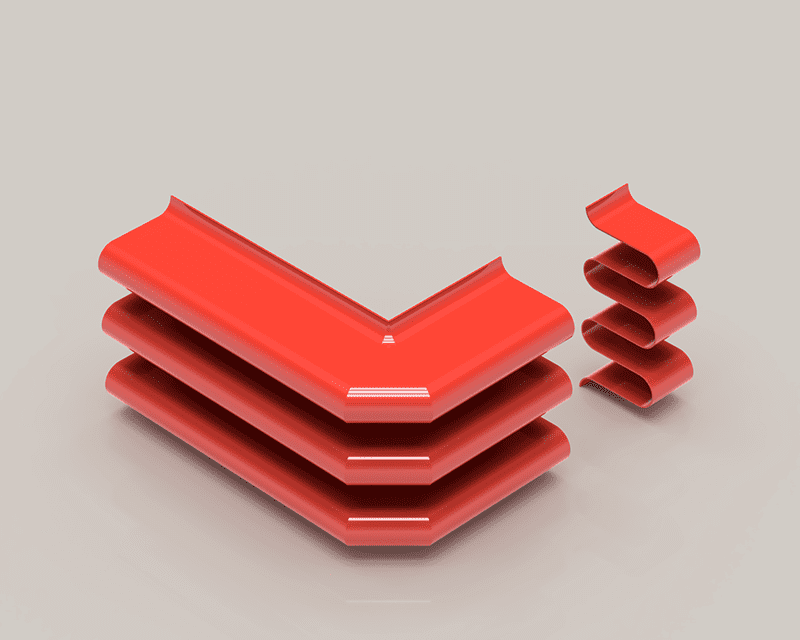

Çift Açılı

Bu tipin üretimi tek açılı köşe tasarımından biraz daha maliyetlidir ancak, aynı çalışma koşulları altında daha uzun bir kullanım ömrü sunar.

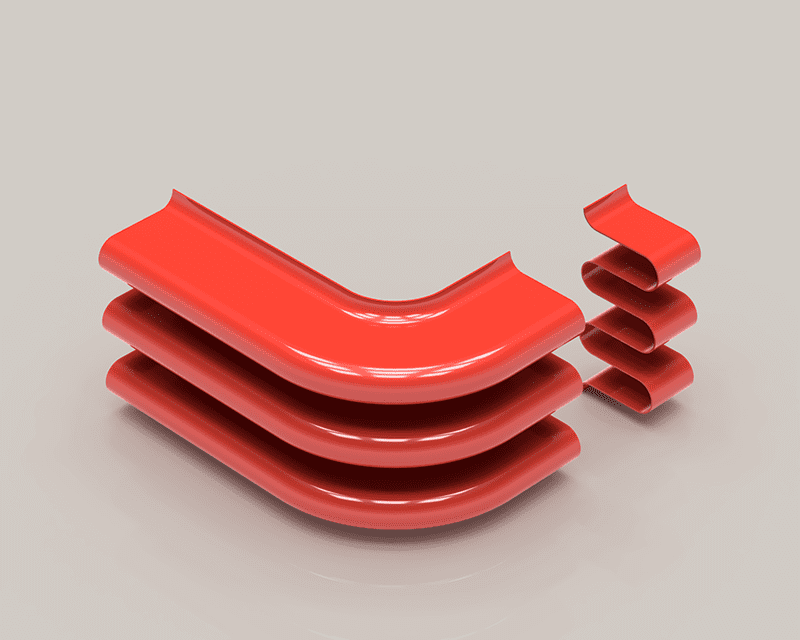

Tam Yuvarlak

ç ve dış köşesi yuvarlak yapıda olduğundan, bir önceki köşe tasarımından çok daha iyi performans sunmaktadır.

Tam Çift Açılı

İç ve dış köşesi çift açılı olduğundan bir önceki köşe tasarımından çok daha iyi performans sunmaktadır.

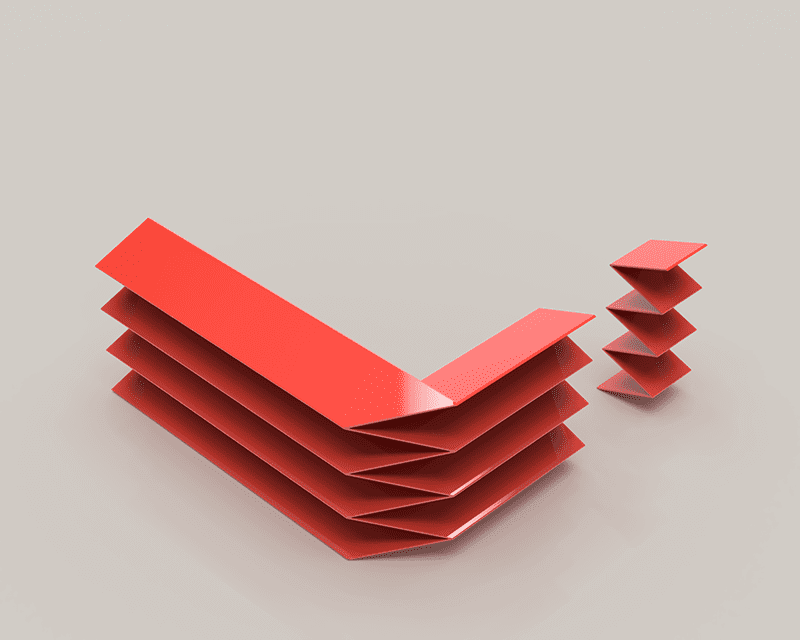

Kamera

Bu tip esas olarak düşük basınçlı uygulamalarda kullanılır. İyi çevrim ömrü özelliklerine sahiptirler ve çift açılı köşe tasarımından daha az maliyetlidir. Kamera köşelerinin kıvrımları köşede çakıştığı için hareket azalması dezavantajı vardır. Yalnızca V-profil kullanımına uygundur.

Karkas Tipi

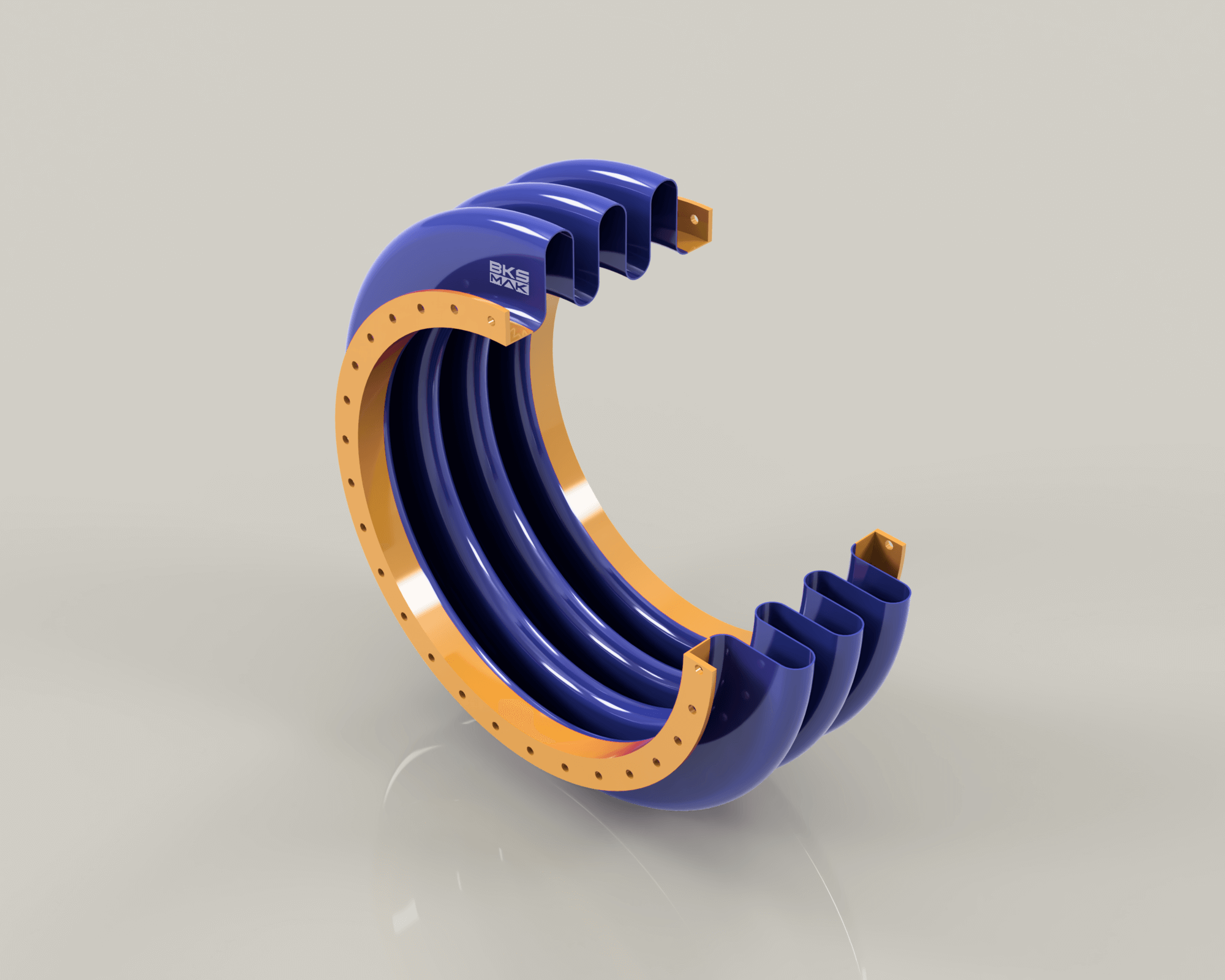

Dairesel

  • Anma çapı: DN50 - DN3000
  • Basınç sınıfı: PN1 - PN100
  • Yay Sabiti: 20-1200 N/mm

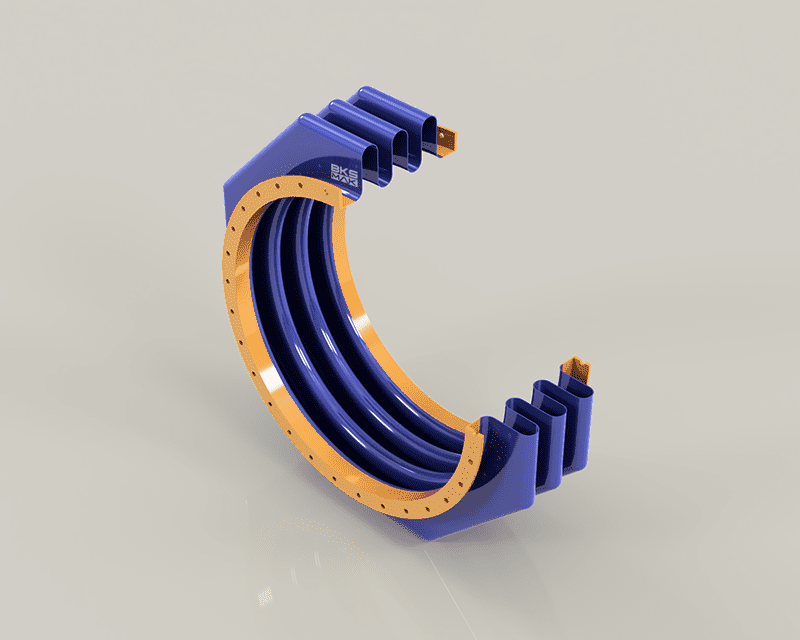

Poligonal

  • Anma çapı: DN200 - DN70
  • Basınç sınıfı: PN1 - PN60
  • Yay Sabiti: 25-1400 N/mm

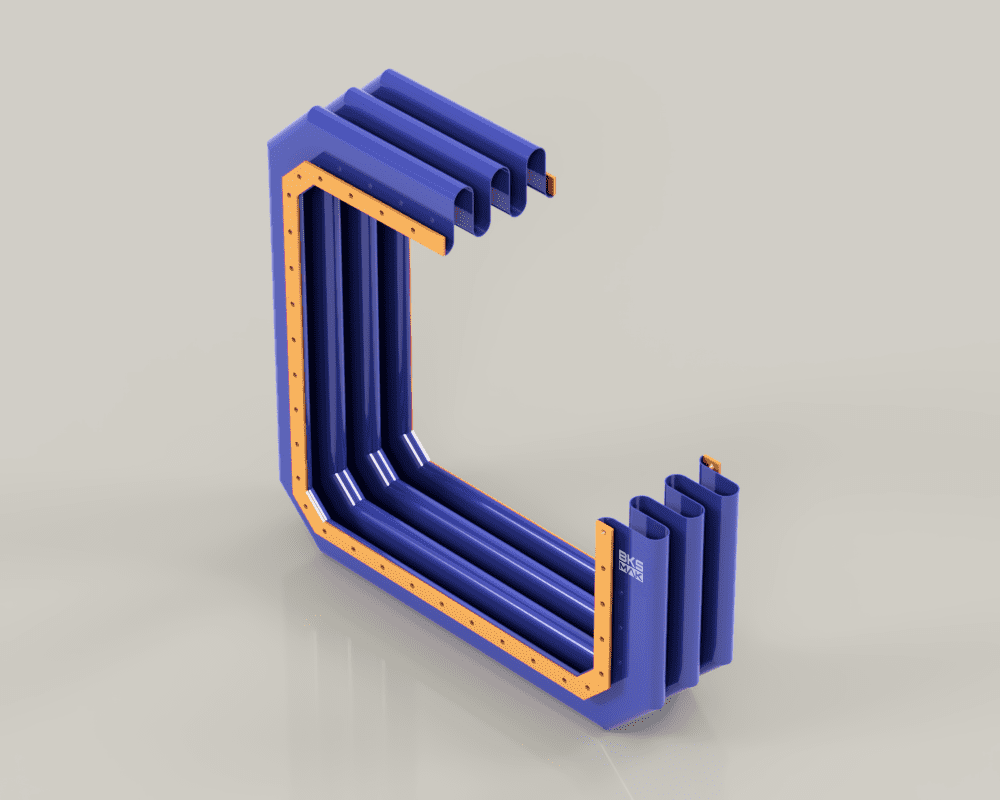

Dikdörtgen

  • İç Ölçü: Maks. 7000x7000 mm
  • Basınç sınıfı: PN1 - PN80
  • Yay Sabiti: 30-1500 N/mm

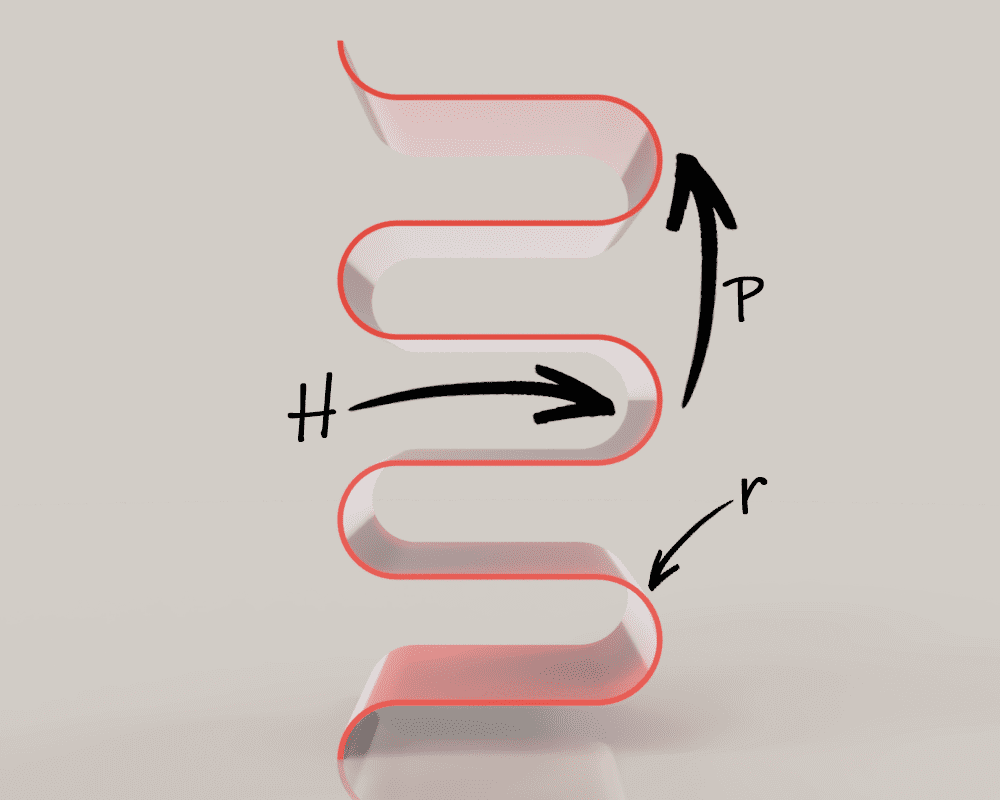

Profil Tipi

U Profil

U Profil

  • Min. Yarı çap (r)=
    • 15mm (t=1,5mm)
    • 30mm (t=2-3mm)
    • 60mm (t=4-5mm)
  • Tepe aralığı (P)=r*4
  • Tepe yüksekliği (H)=80~200mm
  • Dairesel, Çokgen, Dikdörtgen karkas seçenekleri

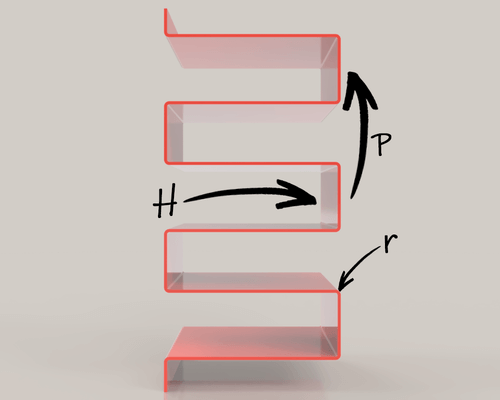

Dikdörtgen Profil

Dikdörtgen Profil

  • Min. Yarı çap (r)=t*2
  • Tepe aralığı (P)=100~250mm
  • Tepe yüksekliği (H)=100~300mm
  • Çokgen ve dikdörtgen karkas seçenekleri

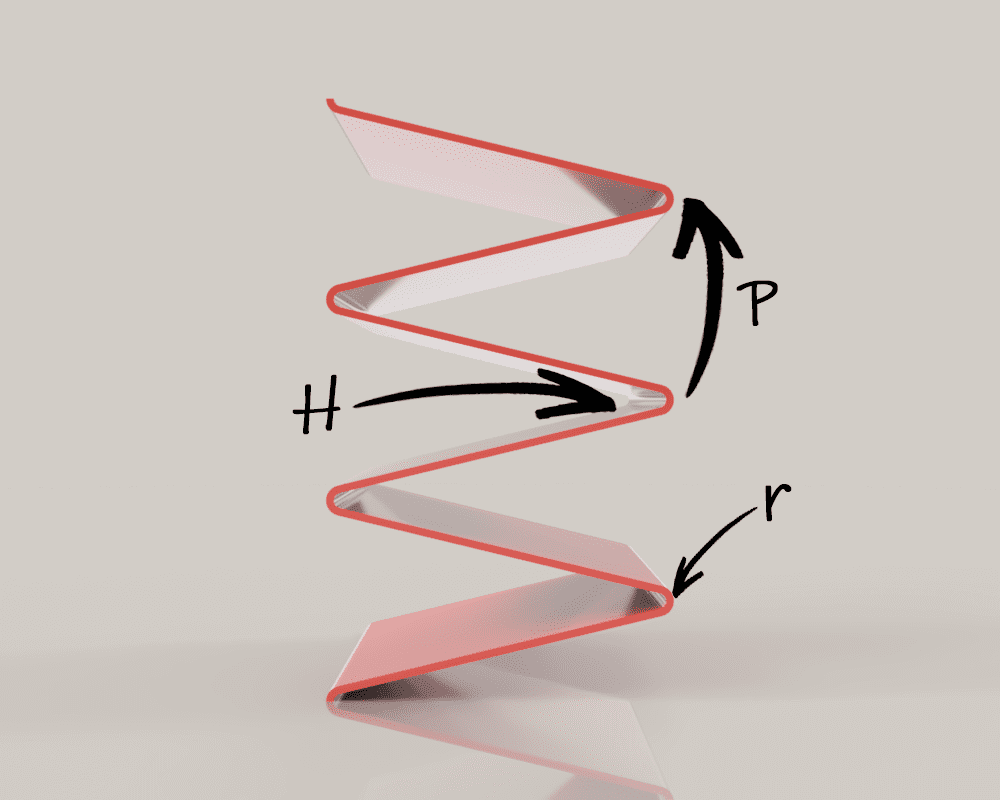

V Profil

V Profil

  • Min. Yarı çap (r)=t*2
  • Tepe aralığı (P)=100~250mm
  • Tepe yüksekliği (H)=100~300mm
  • Çokgen ve dikdörtgen karkas seçenekleri

Basınç Dengeleyici Kompansatörler

Basınç dengeli kompansatör olarak da bilinen bu kompansatörler, eksenel ve yanal hareketleri sönümler ve basınç kuvvetine karşı koyar.

İlave eklenen körük, hat basıncına bağlı olarak, ana körüklere eşit ve zıt bir kuvvet üretir.

Bu körükleri birbirine bağlamak ünitedeki basınç yükünü nötralize eder.

Basınç Dengeli Kompansatörler, Eksenel ve / veya Yanal Genleşmeler için tarif edilen kompansatörlere benzer durumlarda kullanılır, ancak bu özel Kompansatör tipi, itme kuvvetini aktarmamanın ek avantajını sunar.

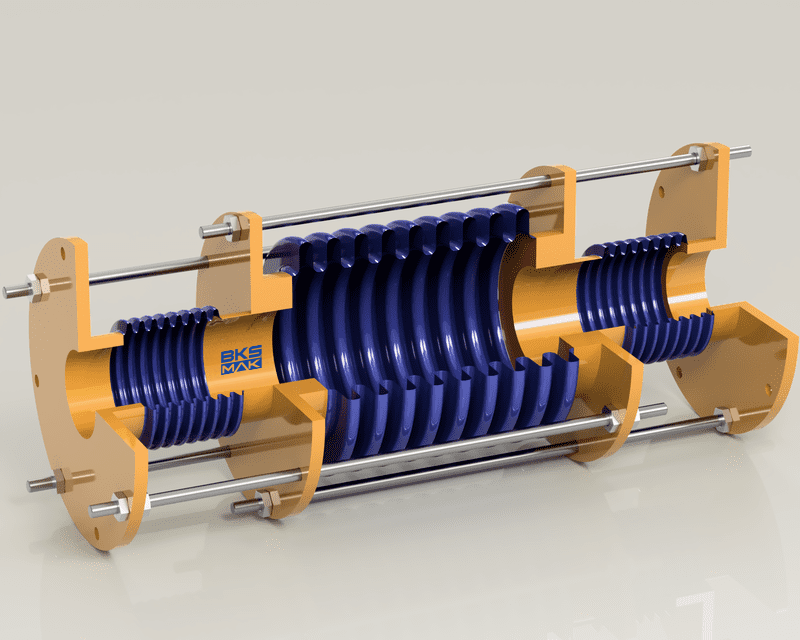

Hat İçi Basınç Dengeleyici Kompansatör

Hat İçi Basınç Dengeleyici Kompansatör

Hat İçi Basınç Dengeleyici Kompansatör

  • Kesit Görünümü
  • Kaynak Ağızlı
  • Flanşlı
  • Döner Flanşlı

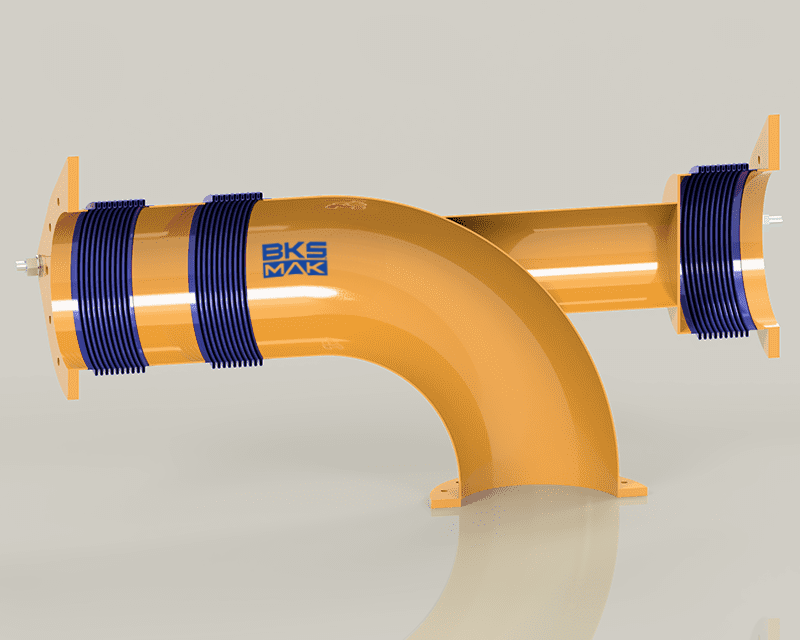

Basınç Dengeleyici Dirsek Kompansatör

Basınç Dengeleyici Dirsek Kompansatör

Basınç Dengeleyici Dirsek Kompansatör

  • Kesit Görünümü
  • Kaynak Ağızlı
  • Flanşlı

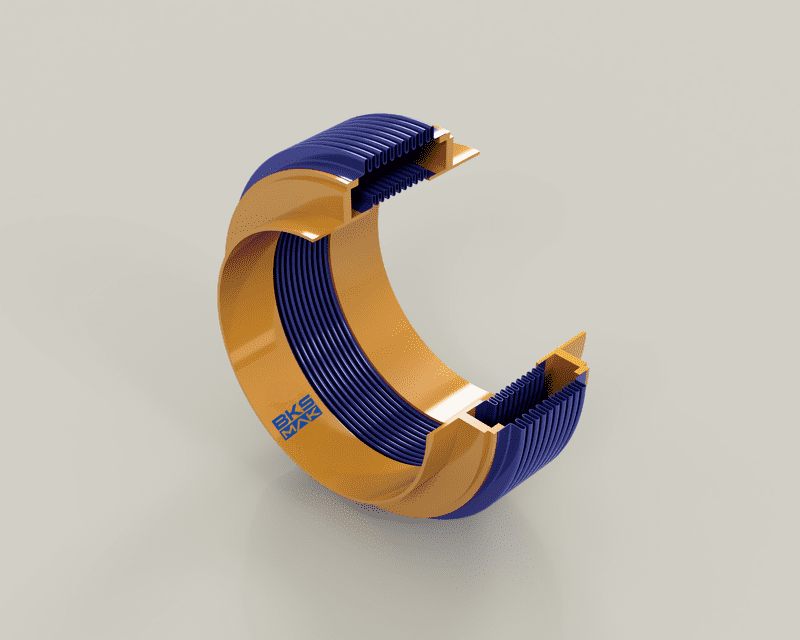

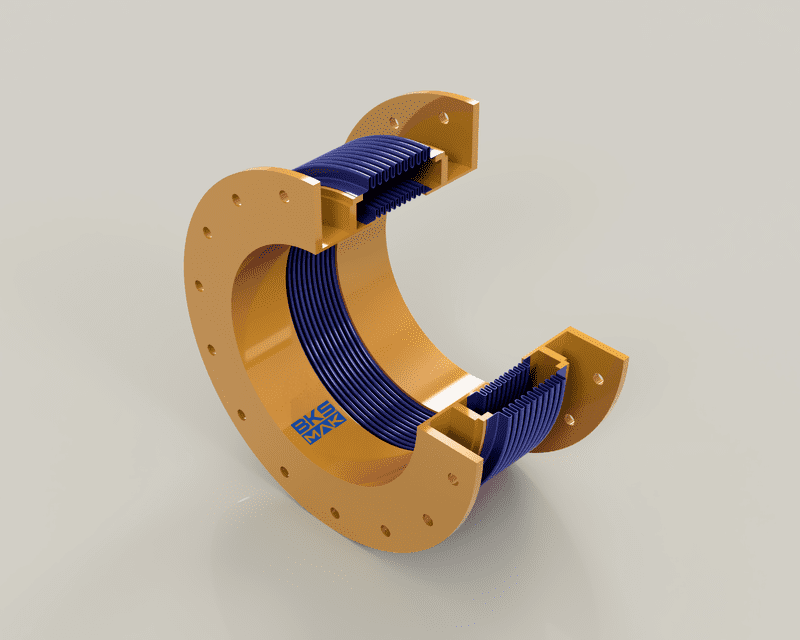

Ceketli Kompansatör

Ceketli kopmansatörler, düzenli yalıtımın yeterli olmadığı ve ana sıvının sabit bir sıcaklıkta tutulması gerektiği veya güvenlik nedeniyle gibi bir dizi özel durumda kullanılır. Bu model, biri içeride diğeri dışarıda olmak üzere iki körükten oluşmaktadır.

Ceketli Kompansatör Ceketli Kompansatör Ceketli Kompansatör Ceketli Kompansatör

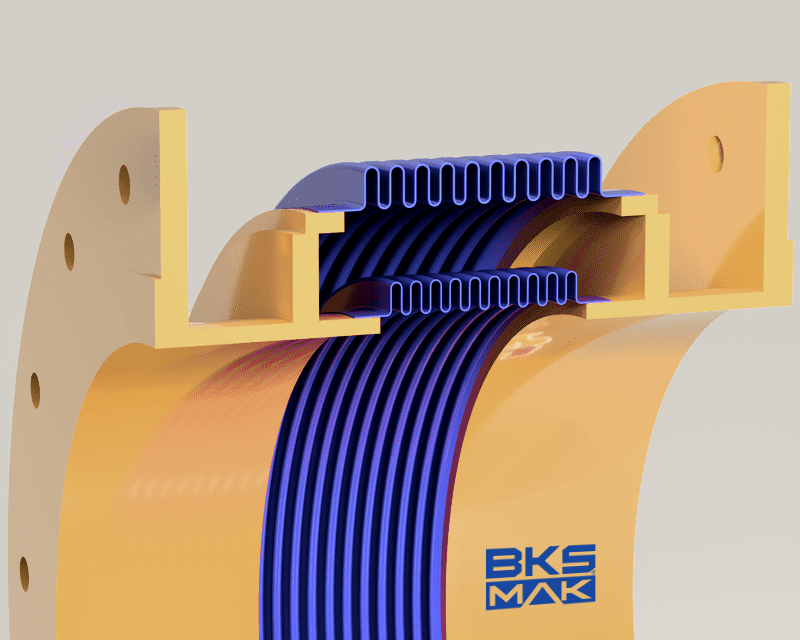

  • Kesit Görünümü
  • Kaynak Ağızlı
  • Flanşlı
  • Döner Flanşlı

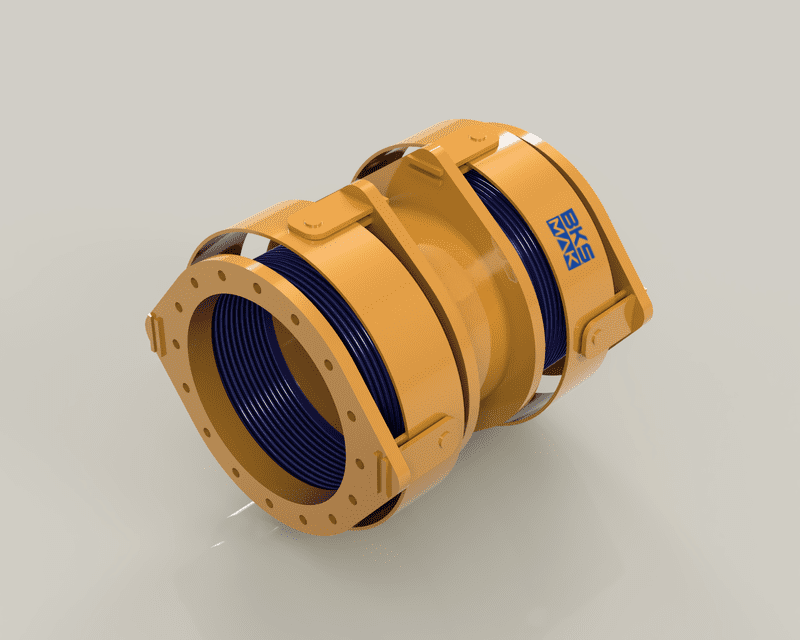

Çift Kardan Mafsallı Kompansatör

Herhangi bir yönde yanal ve açısal hareketleri emecek şekilde tasarlanmıştır

Bu model, bir bağlantı borusu ve bir çift kardan sistemi ile birleştirilen iki körükten oluşur.

Çift kardan mafsallı kompansatör, herhangi bir düzlemde büyük bir yanal hareketi ve herhangi bir yönde açısal hareketi emebilir.

Çift Kardan Mafsallı Kompansatör Çift Kardan Mafsallı Kompansatör Çift Kardan Mafsallı Kompansatör
  • Kaynak Ağızlı
  • Flanşlı
  • Flanşlı

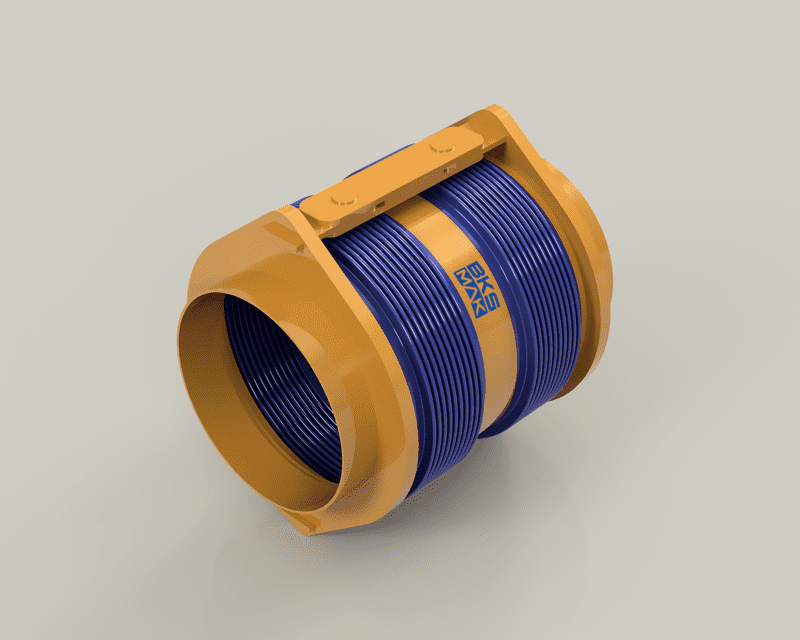

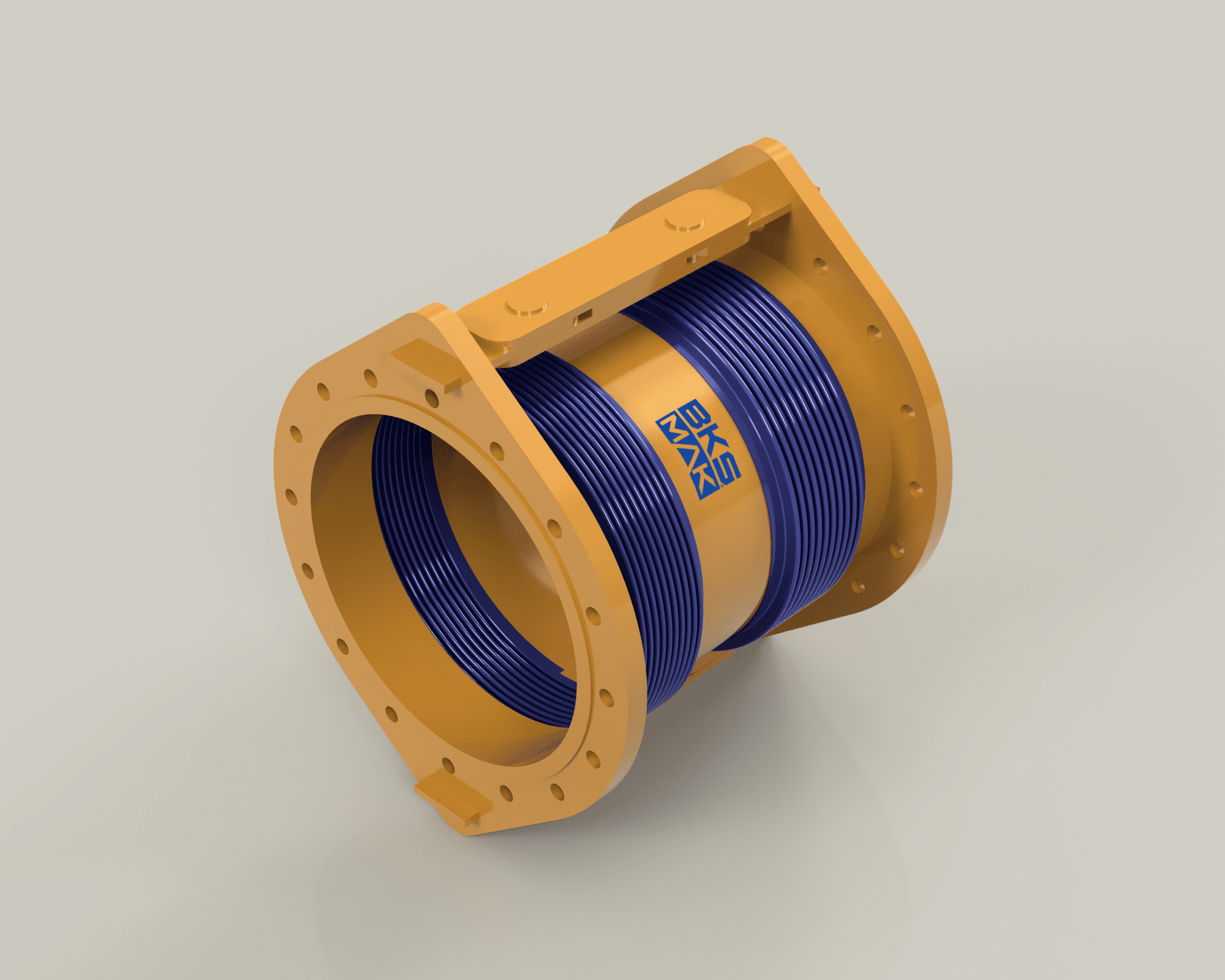

Çift Mafsallı Kompansatör

Bu model, sadece bir düzlemde yanal ve açısal hareketleri emecek şekilde tasarlanmıştır.

Bir bağlantı borusu ile birbirine bağlanan ve kaynak uçları veya flanşları beraberinde çift mafsallı bir sistem ile donatılmış iki körükten oluşur.

Menteşe mekanizmaları basınç kuvvetine dayanacak şekilde tasarlanmıştır.

Çift Mafsallı Kompansatör Çift Mafsallı Kompansatör Çift Mafsallı Kompansatör
  • Kaynak Ağızlı
  • Flanşlı
  • Flanşlı

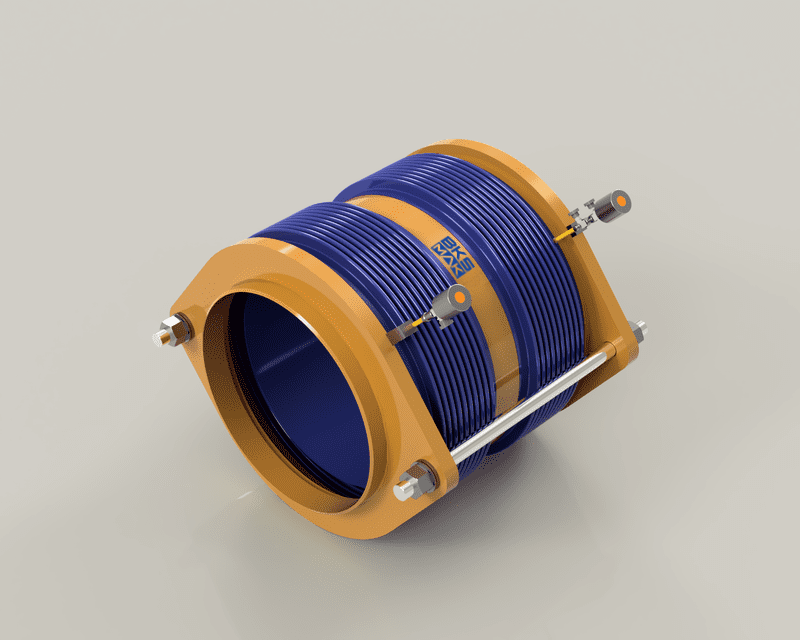

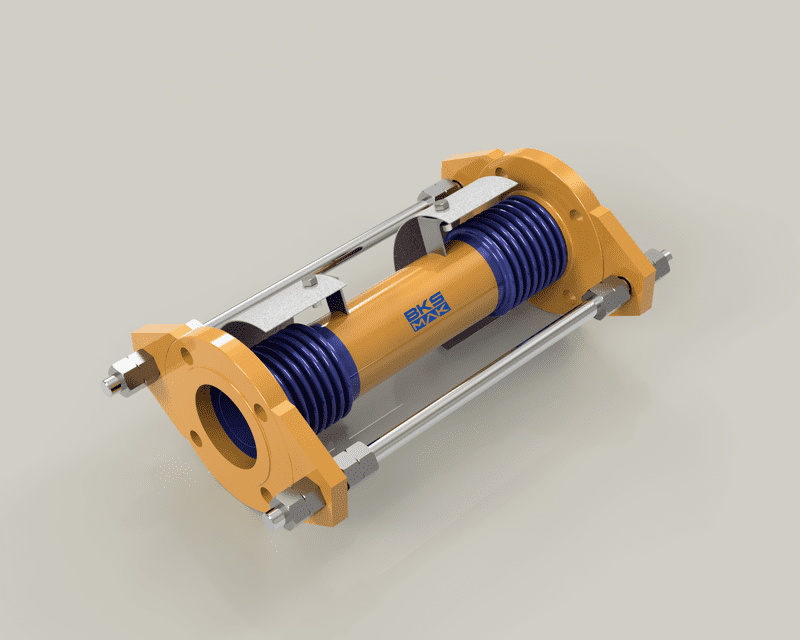

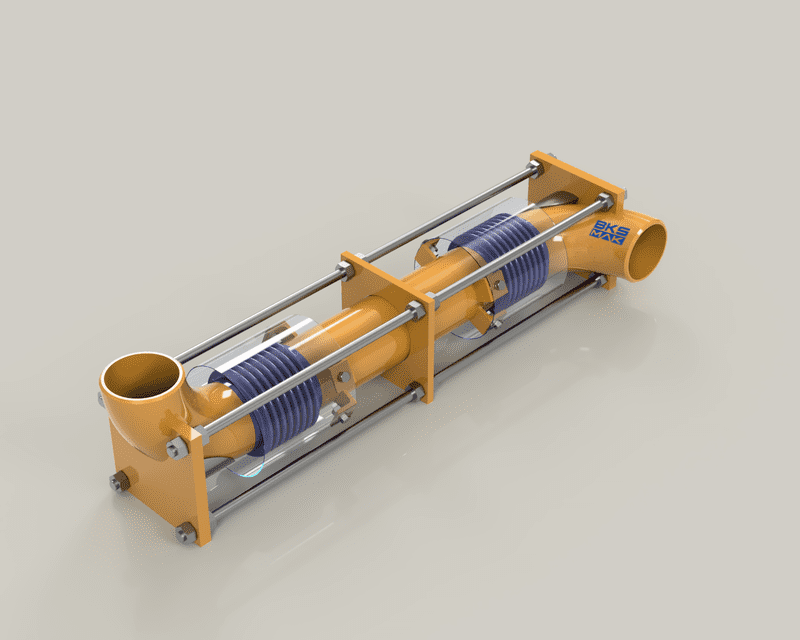

Çoklu Bağlı Kompansatör

Bu model, merkezi bir boru ve iç basınç tarafından üretilen itmeye dayanabilecek bir bağlantı çubuğu sistemi ile birleştirilmiş iki körükten oluşur.

Çoklu bağlı kompansatörler, tüm düzlemlerde yanal hareketleri emmek için kullanılır. Ek olarak, limit rod sisteminin özel bir tasarımı ve konumlandırması ile bazı eksenel ve açısal hareketleri emmek için de kullanılabilir.

Limit rodlar, kompansatör çevresine eşit olarak dağıtılmış iki veya daha fazla set halinde sağlanır.

Kompansatör, 180° açı ile 2 rod ile sabitlendiğinde, açısal ve yanal olarak hareket edebilir. Üç veya daha fazla bağlantı çubuğu ile sadece yanal sapmalar mümkündür.

Yanal sapma miktarı, her körüğün emebileceği açılanma miktarına ve uzunluğa veya merkezi boruya bağlıdır.

Yanal sapma kabiliyeti miktarı, makara borusunun uzunluğu değiştirilerek arttırılabilir veya azaltılabilir ve merkezi borunun termal genleşmesi körük elemanları tarafından alınır.

Çoklu Bağlı Kompansatör Çoklu Bağlı Kompansatör Çoklu Bağlı Kompansatör
  • Kaynak Ağızlı
  • Flanşlı
  • Dirsek

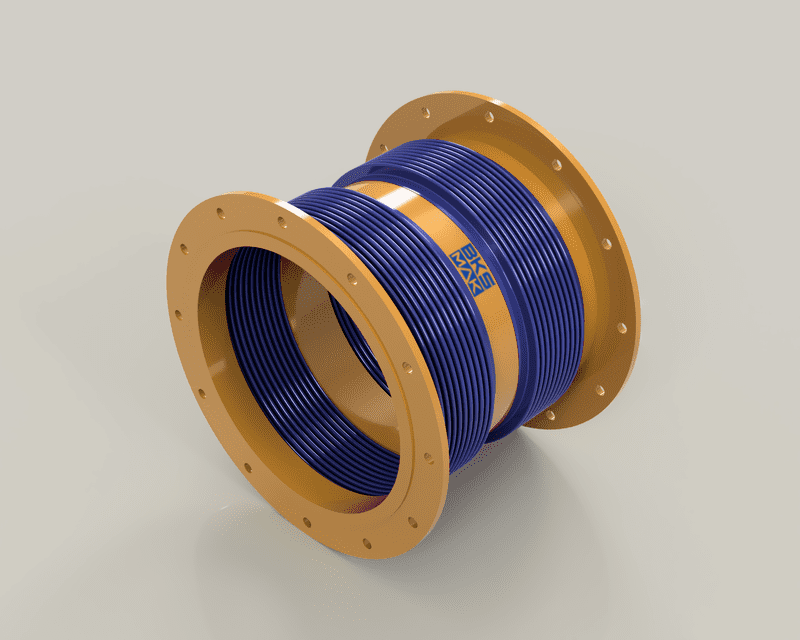

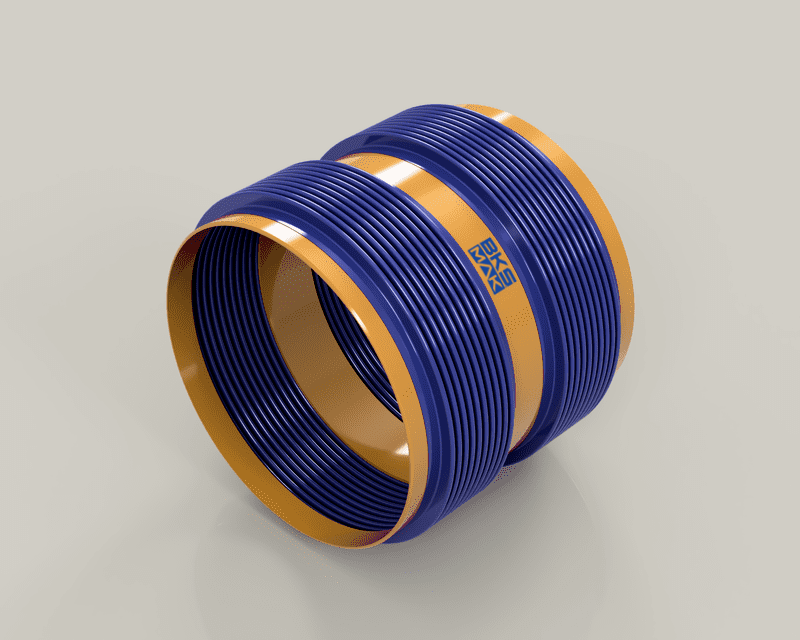

Çoklu Serbest Kompansatör

Bu model, merkezi bir boru ile birleştirilmiş iki körükten oluşur.

Üç temel hareketin herhangi bir kombinasyonunu emmek için kullanılabilmesine rağmen, esas olarak büyük yanal hareketleri emmek için kullanılır.

Kabul edilebilecek yanal sapma miktarı, her bir körüğün emebileceği açı derecesinin ve körük arasındaki mesafenin veya merkezi borunun uzunluğunun bir fonksiyonudur.

Basınç kuvvetini kısıtlamaz, bu nedenle yeterli ankraj ve kılavuzlar sağlanmalıdır.

Çoklu Serbest Kompansatör Çoklu Serbest Kompansatör Çoklu Serbest Kompansatör
  • Kaynak Ağızlı
  • Flanşlı
  • Döner Flanşlı

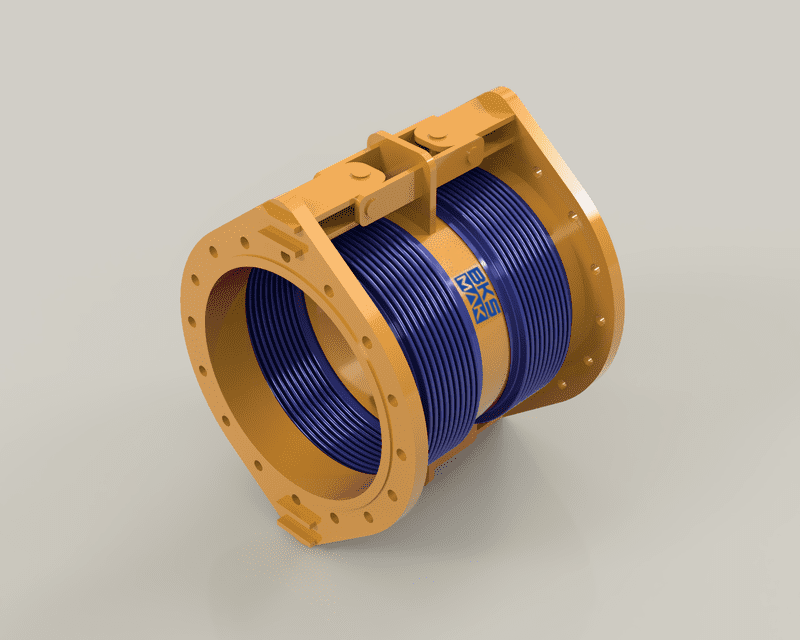

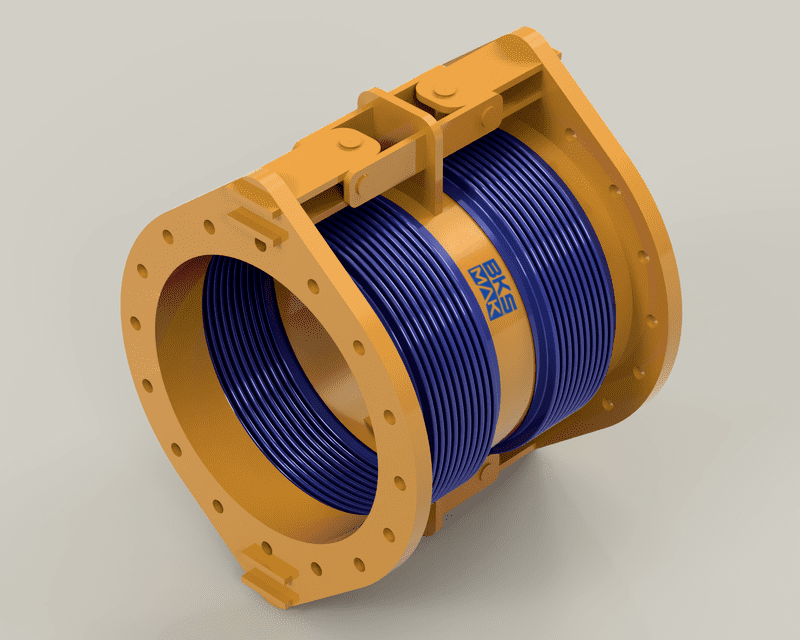

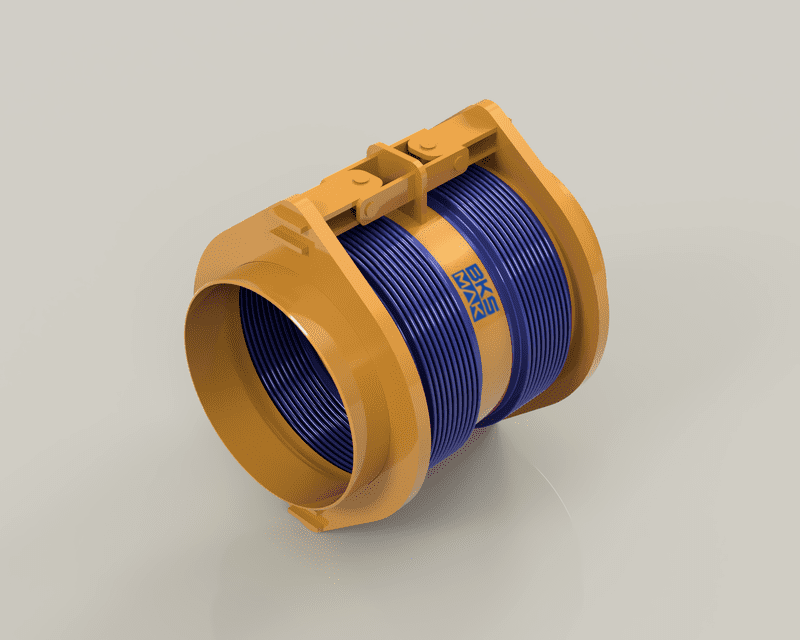

Eklemli Kompansatör

Herhangi bir yöndeki yanal hareketleri ve sadece bir düzlemdeki açısal hareketleri emecek şekilde tasarlanmıştır.

Bu model, bir bağlantı borusu ve üniversal çift mafsallı destek sistemi ile birleştirilmiş iki körükten oluşur.

Eklemli Kompansatör Eklemli Kompansatör Eklemli Kompansatör
  • Kaynak Ağızlı
  • Flanşlı
  • Döner Flanşlı

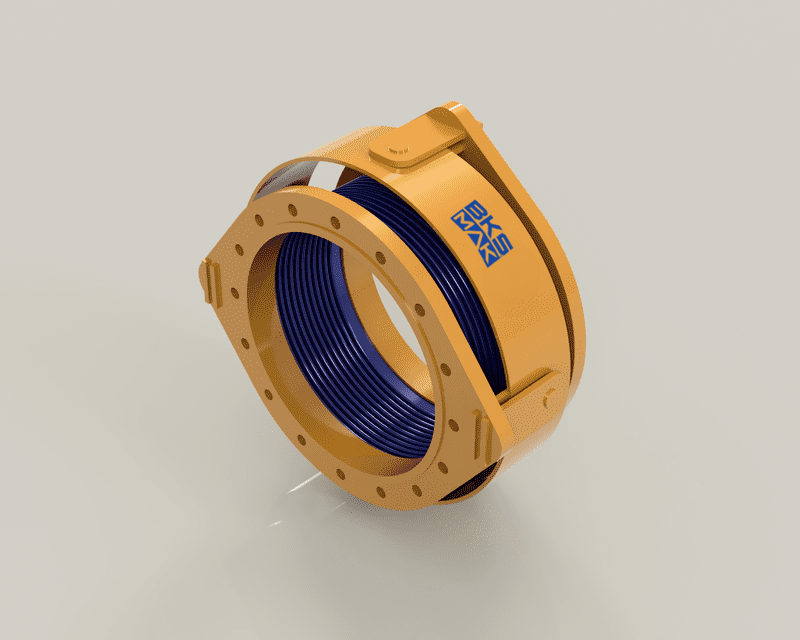

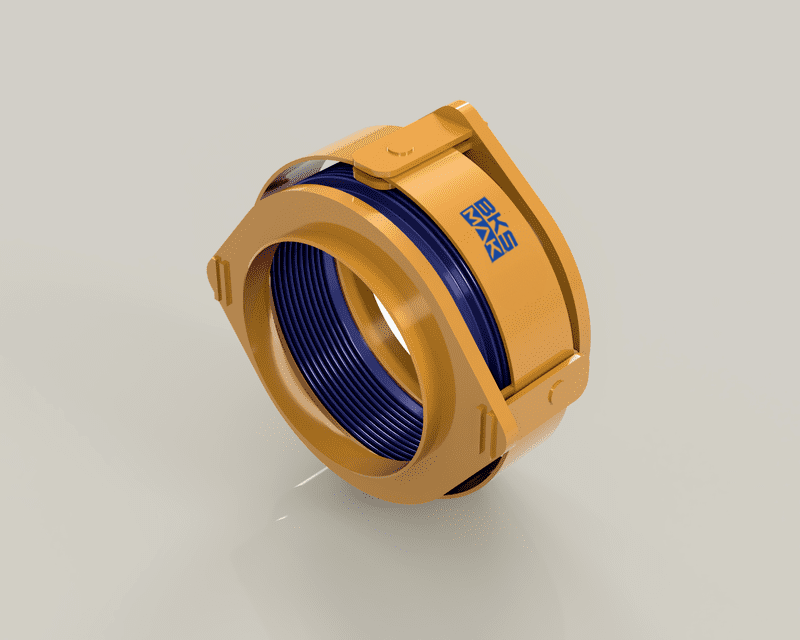

Kardan Mafsallı Kompansatör

Kardan mafsallı kompansatörler, ortak bir yüzen çembere tutturulmuş iki çift menteşe kullanılarak herhangi bir düzlemde açısal harekete izin verecek şekilde tasarlanmıştır.

Kardan çember, iç basınç ve kesme kuvvetleri nedeniyle basınç baskısını kısıtlamak için tasarlanmıştır.

Kardan çemberi yuvarlak veya kare şeklindedir. Yuvarlak kardanlar için burulma momenti dikkate alınmalı ve kare kardanlar için bükülmeden kaynaklanan dengesizlik dikkate alınmalıdır.

Kardan Mafsallı Kompansatör Kardan Mafsallı Kompansatör Kardan Mafsallı Kompansatör
  • Kaynak Ağızlı
  • Flanşlı
  • Döner Flanşlı

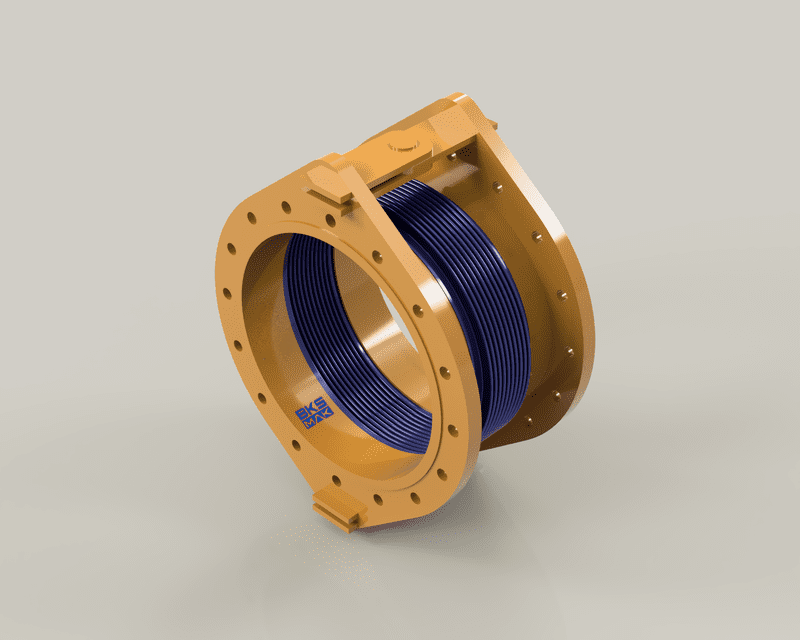

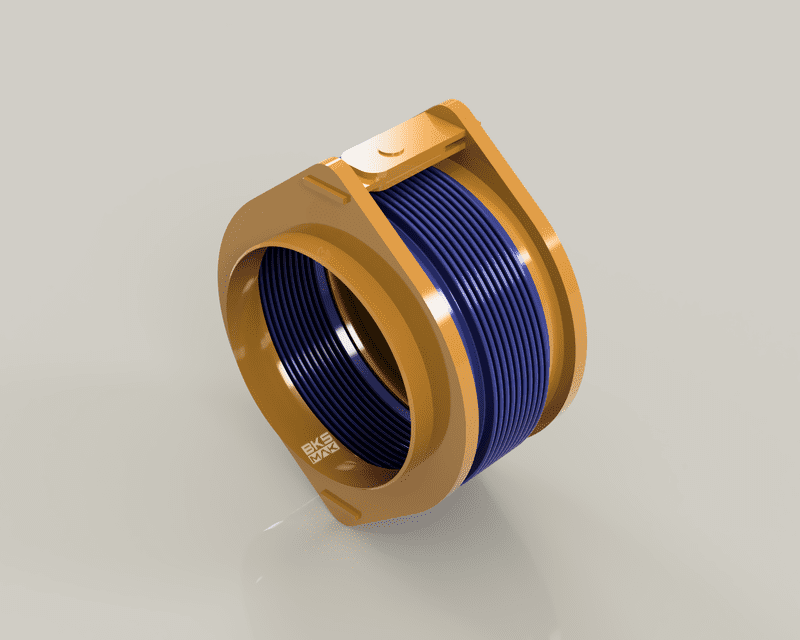

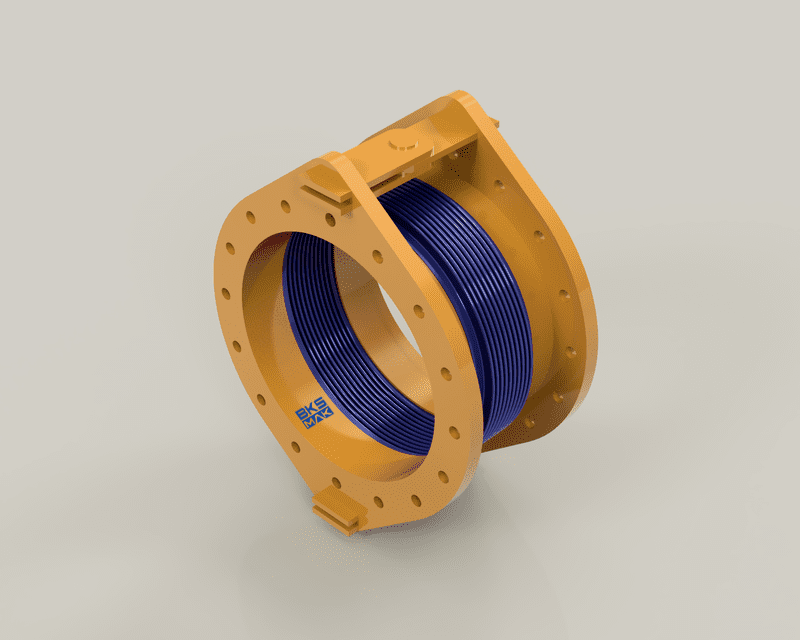

Mafsallı Kompansatör

Bu kompansatörler, kaynak uçları veya flanşlar ile donatılmış tek bir körük elemanından ve sadece bir düzlemde açısal harekete izin veren bir mafsallı destek sisteminden oluşur.

Menteşe mekanizması, tüm basınç itme kuvvetini kabul edecek şekilde tasarlanmıştır.

Bu model eksenel harekete izin vermez, ancak bazı tip menteşe sistemlerinde sınırlı eksenel yer değiştirmeye izin vermek için oluklu menteşe pimi kullanılabilir.

Bu “oluklu menteşe” tipleri basınç itme kuvvetlerine dayanamaz ve bu nedenle uygun ankraj sağlanmalıdır.

Mafsallı Kompansatör Mafsallı Kompansatör Mafsallı Kompansatör
  • Kaynak Ağızlı
  • Flanşlı
  • Flanşlı

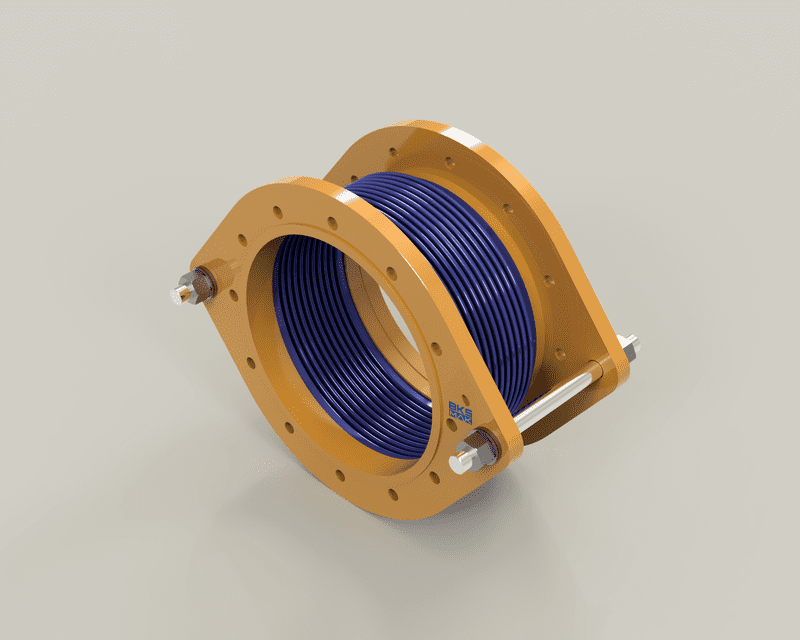

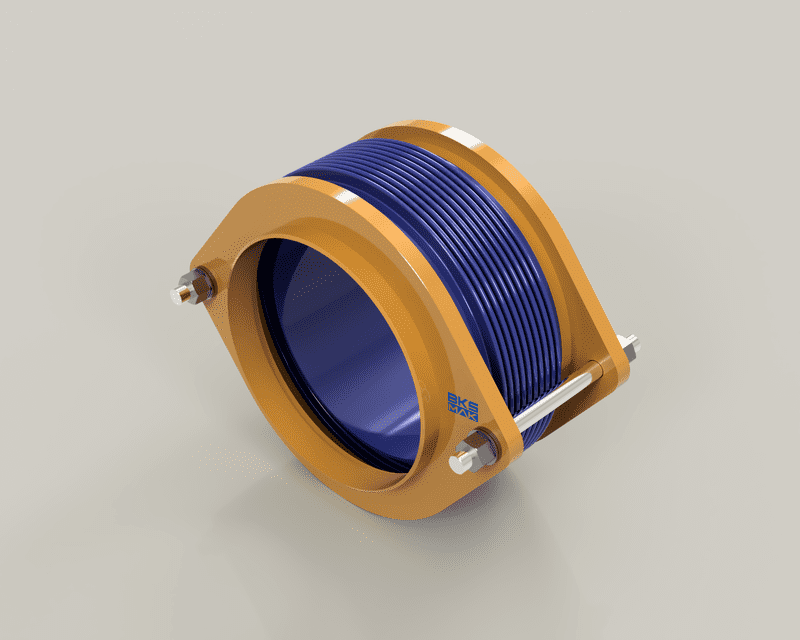

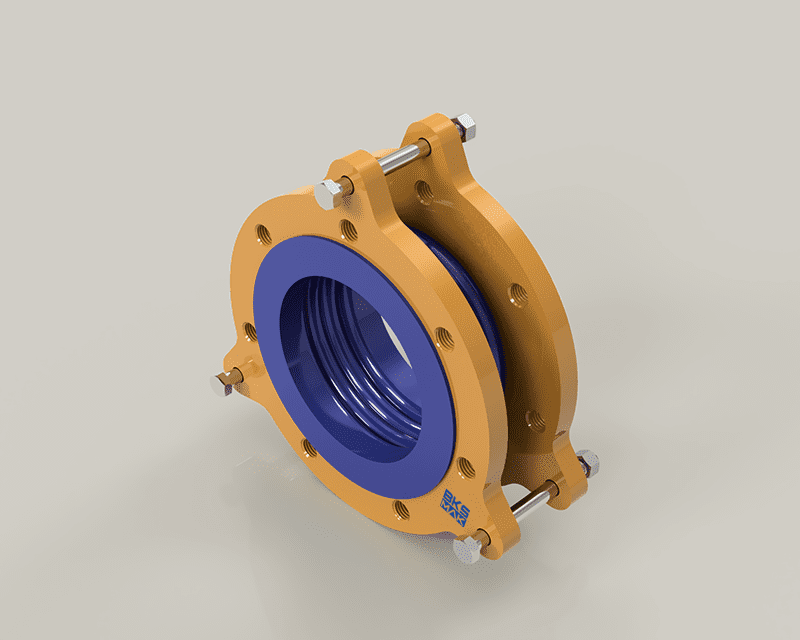

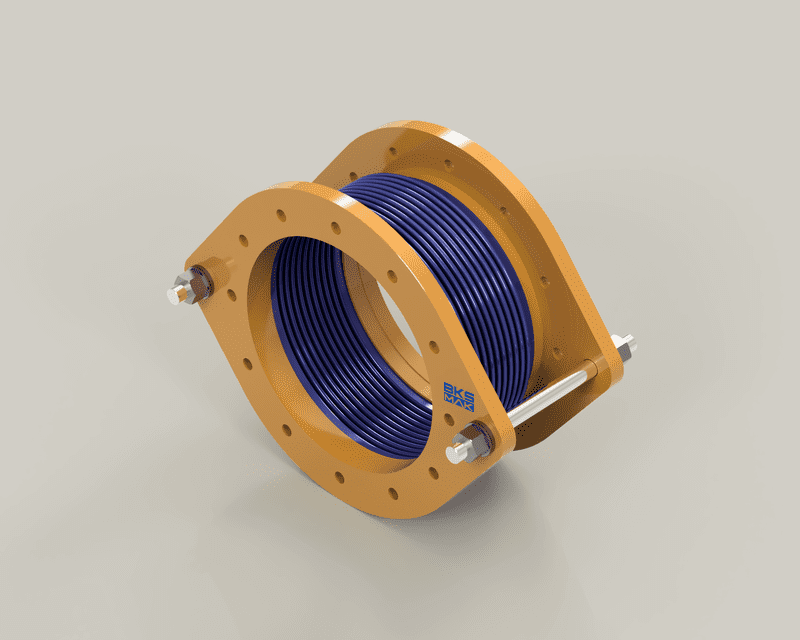

Tek Bağlı Kompansatör

Tek bağlı kompansatörler, basitçe uç bağlantıları olan bir körük elemanıdır. Yönlendirici veya koruyucu kapaklar gibi, aksesuarlar ne olursa olsun, boru üzerindeki tüm hareketleri emer, ancak esas olarak eksenel hareketleri ve küçük miktarlarda yanal hareketi emmek için kullanılır.

Boru analizi, kompansatörün sadece eksenel sıkışma yapması gerektiğini gösteriyorsa, kompansatörün sadece bu hareketi gerçekleştirebilmesi için bu modelde olduğu gibi limit rotlar yardımıyla kısıtlanması gerekir.

Tek Bağlı Kompansatör Tek Bağlı Kompansatör Tek Bağlı Kompansatör Tek Bağlı Kompansatör
  • Kaynak Ağızlı
  • Flanşlı
  • Titreşim Yutucu
  • Döner Flanşlı

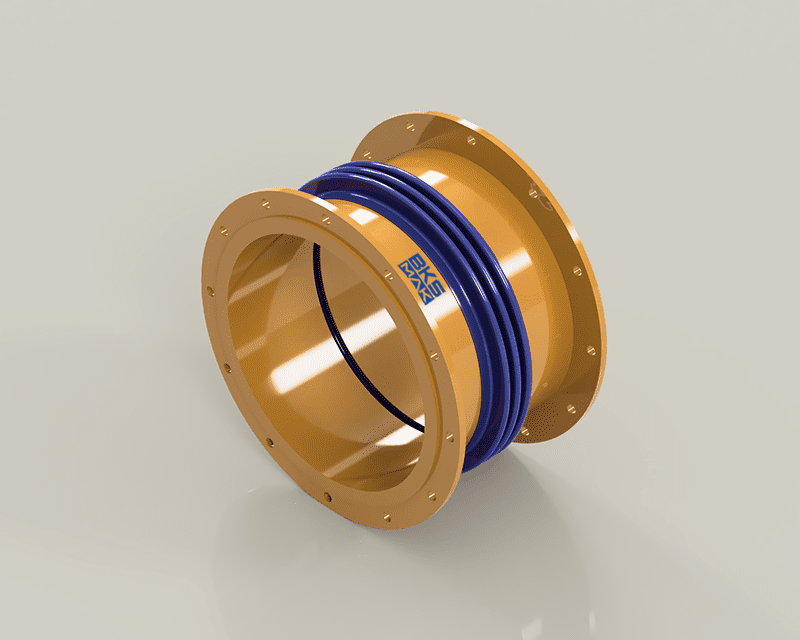

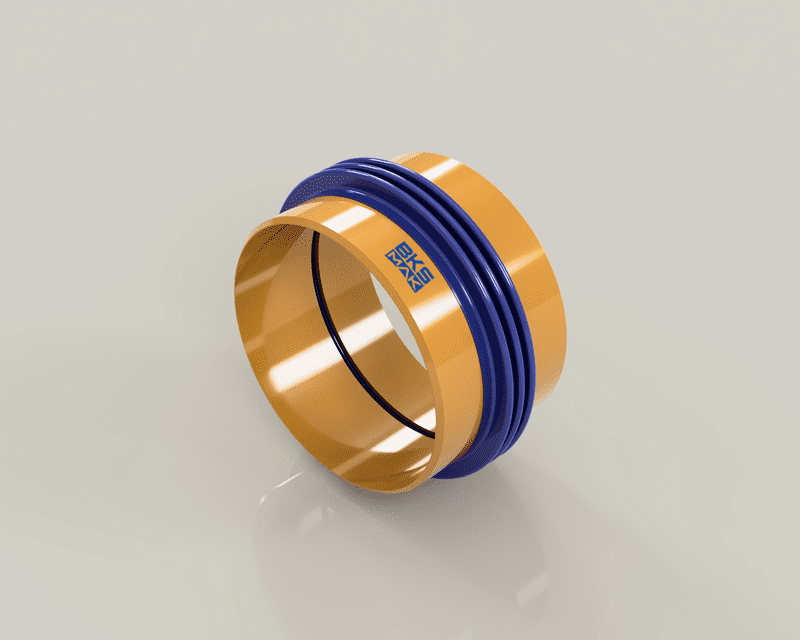

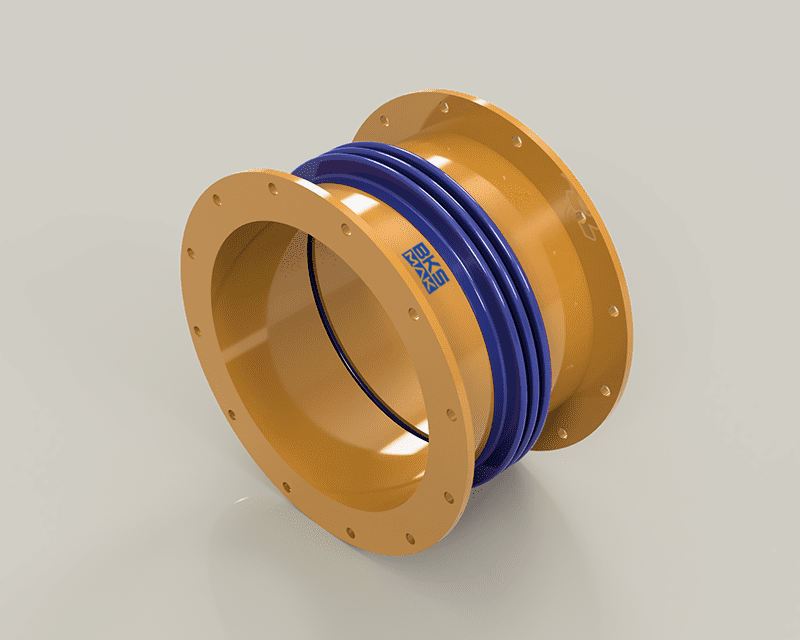

Tek Serbest Kompansatör

Tek serbest kompansatörler, basitçe uç bağlantıları olan bir körük elemanıdır. Yönlendirici veya koruyucu kapaklar gibi, aksesuarlar ne olursa olsun, boru üzerindeki tüm hareketleri emer, ancak esas olarak eksenel hareketleri ve küçük miktarlarda yanal hareketi emmek için kullanılır.

En eknomik tiptir, ancak boruların, ünitenin gerekli hareket yönüne göre kontrol edilmesini gerektirir.

Tek Serbest Kompansatör Tek Serbest Kompansatör Tek Serbest Kompansatör
  • Kaynak Ağızlı
  • Flanşlı
  • Döner Flanşlı
